KNXにおける通信メディアの概要

•

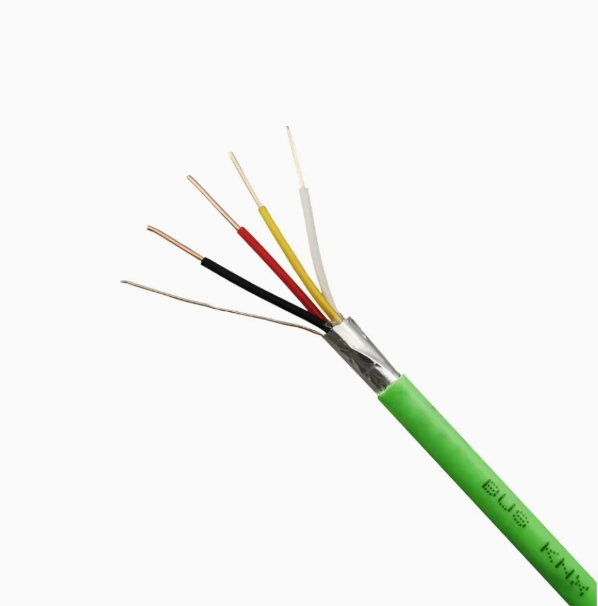

  KNX TP（ツイストペア）

  最も一般的なKNX通信媒体

  専用の緑色KNXバスケーブルを使用

  信頼性が高く、ノイズに強い

  新築建物に最適
•

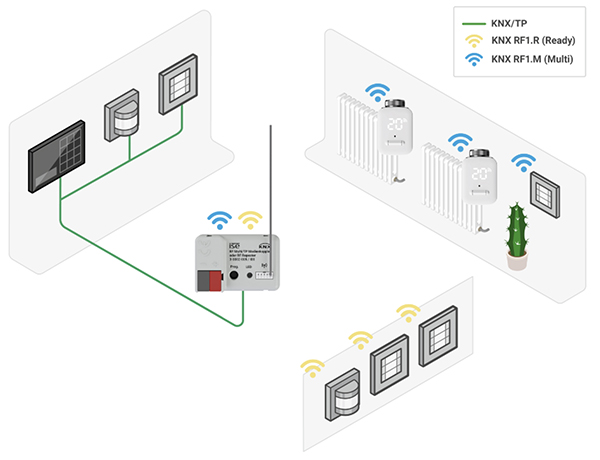

  KNX RF

  無線通信

  バッテリーまたは電源供給型

  配線が最小限で済む

  既存建物の改修に最適
•

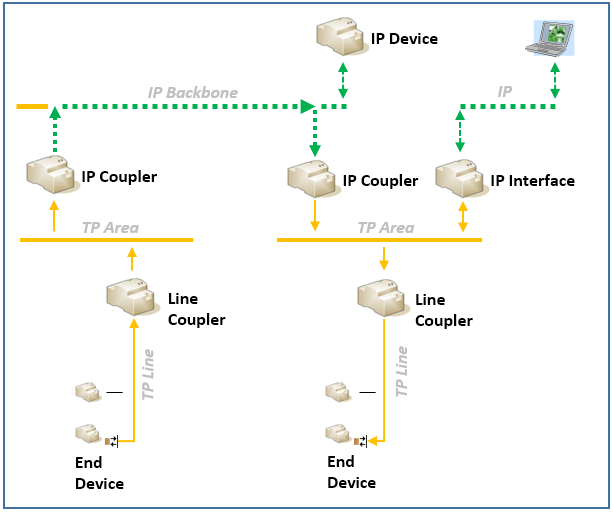

  KNX IP

  イーサネット利用

  KNXライン間のバックボーンとして使用

  高速かつ長距離伝送可能

  大規模建物の統合に最適
•

  KNX PL

  既存の電力線を利用

  新しい制御配線は不要

  現在ではあまり一般的ではない

  既存建物の改修向けに特化

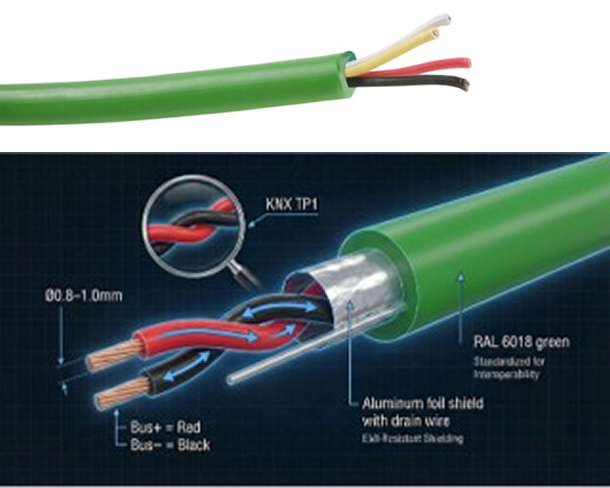

KNX TPバスケーブルの構成

・専用ツイストペアケーブル（EIBケーブルとも呼ばれる）

・電力とデータの両方を伝送

・業界標準の緑色外装

・安定したノイズ耐性の高い通信を実現

・2 × 2 × 0.8 mm の単線銅導体

・赤／黒ペア：KNXバス（約29 V DC）

・黄／白ペア：予備／補助用

・特性インピーダンス：約100 Ω

BELDEN KNXケーブルが選ばれる理由

• Point1

  高い
  安全性能

  ベルデンのKNX認証フィールドバスケーブルは、最高のCPR欧州クラス（Euroclass）耐火性能を実現。火炎拡散、煙、毒性を最小限に抑制し、火災発生時にもビルオートメーション機器の安全性を提供します。
• Point2

  KNX認証と
  10年保証

  KNX第三者認証を取得しているので、すべてのケーブルがシステム互換性を保証しております。
  さらにベルデン標準の10年ケーブル保証により高い信頼性を確保し、長期的なシステムの「安心」を提供しております。
• Point3

  多くの
  バリエーション

  さまざまな長さのケーブルを取り揃えた柔軟な選択肢。特許取得済み Beldfoil® 100％のシールド技術で外部ノイズから信号を保護します。
  また、ジャケットのデザインをLSZH（低煙・無ハロゲン）またはPVCに選択可能。

BELDEN KNX 製品一覧
