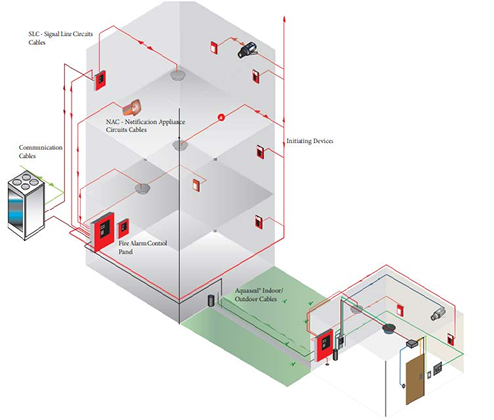

火災報知システムとBELDENの消防警報ケーブル

火災報知システムとBELDENの消防警報ケーブル
火災報知システムとは、煙や火災、一酸化炭素、その他の緊急事態が発生した際に、視覚および音響装置を通じて人々に検知・警報を行うために、複数の機器が連携して動作するシステムです。
これらの警報は、煙感知器や熱感知器によって、自動的に作動する場合があります。また、手動発信機やプルステーションなどの手動式火災警報装置によって作動させることも可能です。障しても、システム全体は継続して動作します。機器間は、公開されたオープン標準の通信テレグラムを用いて通信します。
警報装置には、モーター駆動式ベル、壁掛け型サウンダー、ホーンなどがあります。これらの装置をコントロールするための消防警報ケーブルは様々な電磁波ノイズや火災時の高い熱への耐久力が必須となります。
BELDENでは独自のシールド技術と素材を使用し、世界中の厳しい消防規格を網羅、高い信頼性を築いております。

BELDEN消防警報ケーブルの特徴

  • Point1

    UL規格取得製品の
    豊富なラインナップと
    圧倒的な信頼性

    BELDENの消防警報ケーブルはUL規格（UL 1424など）において、FPLP（プレナム）などの最も厳しい試験をパスした製品を数多くラインナップしています。
  • Point2

    独自の「Beldfoil®」
    による
    完璧な遮蔽

    BELDENの代名詞とも言えるBeldfoil®（アルミポリエステルテープシールド）は、消防警報システムにおいて極めて重要です。
    ノイズ対策: 現代のビルには大量の電子機器があり、電磁波ノイズが溢れています。Beldfoil®は100%の遮蔽率を誇り、誤報やシステムダウンの原因となる外部ノイズを徹底的にブロックします。
    耐久性も優れており、折り曲げてもシールドが破れにくいため、施工中や経年劣化による遮蔽性能の低下がほとんどありません。
  • Point3

    独自のシース材
    ・絶縁材

    消防警報用ケーブルには火災時の熱に耐える能力が求められますが、BELDENは独自開発の素材を使用しています。
    低煙・低毒性: 火災時に発生する煙の量や毒性ガスを最小限に抑える設計（LSZH: Low Smoke Zero Halogenなど）において、世界最高水準の基準をクリアしています。
    一部のモデルで使用されるFlamarrest®（独自の低煙PVC素材）は、柔軟性fire_alarmを保ちつつ、高度な難燃性を実現します。
  • Point4

    「細径化」と
    「施工性」の
    バランス

    BELDENは細径化に長けており、配管内のスペースを占有せず、リニューアル工事などの狭い場所でも引き回しが容易です。
    また、シース材の摩擦係数が低く設計されており、長距離の入線作業でもケーブルを傷めずスムーズに施工できます。

消防警報ケーブル比較表

特徴 一般ケーブル BELDEN
遮蔽性能 標準的なアルミテープ Beldfoil®（100%遮蔽・高耐久）
取り回し 硬くて太い傾向がある 細身で柔軟、施工性が高い
ノイズ耐性 基本的なレベル 産業用・放送用譲りの超低ノイズ
信頼性 地域規格への適合 世界中の厳しい消防規格を網羅

従来方式消防警報ケーブル

従来型火災報知システムは、さまざまな形態で長年にわたり使用されており、技術面では大きな変化はありませんが、設計や信頼性は大幅に向上しています。
それでも、従来型システムは世界中で数十万件もの建物を保護してきた、実績のある技術です。
従来型火災報知システムは、規模の小さいシステムや予算に制約がある場合に、自然な選択肢となることが多いです。
従来型火災報知システムでは、「判断機能」はすべて火災報知制御盤（FACP）に集約されています。
制御盤は、従来型検知器や作動入力機器（煙感知器、熱感知器、炎感知器など）の回路から送られてくる信号を受信し、その状態を警報出力機器の回路（サウンダー、ホーン、ストロボ、その他の遠隔警報装置など）に伝えます。
従来型検知器は通常、専用回路を通じて火災報知制御盤に接続されます。
各回路は建物内の特定の「ゾーン」や区域を保護します。
システムには、通常状態（Normal）、警報状態（Alarm）、異常状態（Trouble）など、メーカーによって異なるモードが設定されています。

導体

26 AWG未満であってはならない
単一導体は16 AWGより細い
単線または撚線導体

絶縁

FPLR：PVCまたはポリプロピレン絶縁体
FPLP：プレナム定格用耐火性・難燃性PVC
導体は集合導体またはツイストペア導体のいずれかです
Beldenの2芯ケーブルはツイストペアです

シールド

システム要件や環境条件によって異なります
シールド有無
シールドはケーブルを何らかの影響（例：ノイズ、干渉など）から保護するために使用されます

ジャケット

非プレナムFPLR用PVC
FPLP用フレキシブル難燃性PVC
ジャケットの色：通常は赤ですが、任意の色にすることができます
ベルデンはケーブルジャケットの色のカスタマイズも対応します

電気的特性

公称DCR（AWGサイズ）は、従来のシステムにおいて最も重要な電気特性です
静電容量（キャパシタンス）：従来型システムでは静電容量は重要な電気的特性ではありませんでしたが、現在ではその重要性が増しています

アドレス式（多重伝送方式）火災報知システム

アドレス式火災報知システムは、従来型システムと比べてさまざまな点で異なり、より柔軟で高度な判断機能、迅速な異常識別、広範な制御範囲を提供します。
このため、アドレス式システムは、より大規模な施設や建物、複雑なシステム要件が求められる場合に、自然な選択肢となります。
アドレス式システムでは、各検知器に固有のアドレスが割り当てられ、建物内をループ状に配線します。
システムの規模や設計要件に応じて、ループは1本以上設けられる場合があります。
火災報知制御盤は各検知器と個別に通信し、通常、警報、異常などの状態を受信します。
各検知器が個別に識別できるため、制御盤は警報が発生した正確な位置を表示または示すことができ、これにより迅速な対応が可能となります。そのため、従来型のようなゾーン分けは不要です。
アドレス対応検知器は、火災や故障状態だけでなく、さらに多くの状態を報告できるインテリジェントデバイスです。
ほとんどのアナログアドレス型検出器は、機器内の汚染が事前設定されたレベルに達した場合に通知し、問題が発生する前にメンテナンスを行うことが可能です。
従来のアドレス式システムでは、通知機器はインテリジェンス化されていませんでした。
しかし現在、多くのメーカーがアドレス式通知技術を提供しています。
この技術を導入することで、製品のコストや全体の設置時間を短縮するなど、さまざまな利点があります。

導体

26 AWG未満不可
18 AWG以上の単一導体
低DCRの裸銅（単線または撚線導体）

絶縁

ポリプロピレン絶縁材（FPLR）
フッ素樹脂（テフロン）絶縁材（FPLP）
導体は撚り合わせられています

シールド

システム要件や環境条件によって異なります
シールド有無
シールドは、他のケーブルや外部の電子機器、電気機器、または機械機器から発生する干渉 から保護するために使用されます
シールドは通常、100% アルミ箔で巻かれています

ジャケット

非プレナムFPLR用PVC
FPLP用フレキシブル難燃性PVC
ジャケットの色: 通常は赤ですが、任意の色にすることができます
ベルデンはケーブルジャケットの色のカスタマイズも対応します

電気的特性

公称値DCR（AWGサイズ）は、従来のシステムにおいて最も重要な電気特性です。
静電容量：静電容量はケーブル距離に大きな影響を与えます
静電容量が低いほど、デジタル信号の送受信が向上します

製品ラインナップ

  • 5320FL

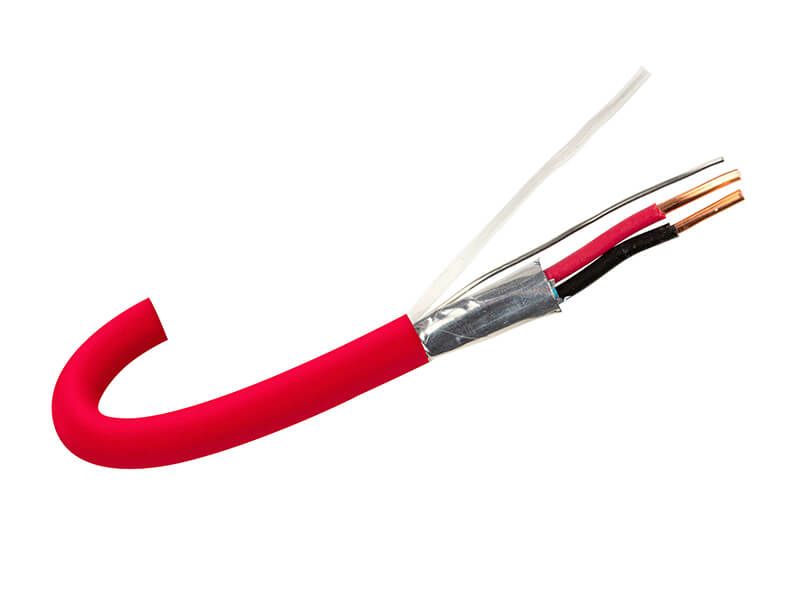

    5320FL

    UL FPLR消防警報ケーブル(2C×18AWG)
    NEC第760条、UL FPLR、CEに対応
    銅箔シールドは特許取得技術のBeldfoil® を採用

    商品詳細
  • 5220FL

    5220FL

    UL FPLR消防警報ケーブル(2C×16AWG)
    NEC第760条、UL FPLR、CEに対応
    銅箔シールドは特許取得技術のBeldfoil® を採用

    商品詳細
  • 5100FL

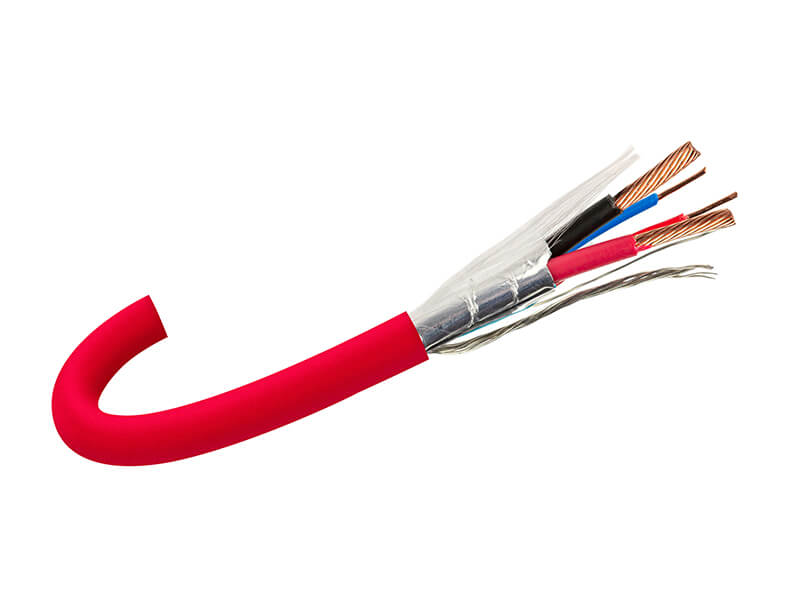

    5100FL

    UL FPLR消防警報ケーブル(2C×14AWG)
    NEC第760条、UL FPLR、CEに対応
    銅箔シールドは特許取得技術のBeldfoil® を採用

    商品詳細
  • 6200FL

    6200FL

    UL FPLP消防警報ケーブル(2C×16AWG)
    NEC第760条、UL FPLR、CEに対応
    銅箔シールドは特許取得技術のBeldfoil® を採用

    商品詳細
  • 6220FL

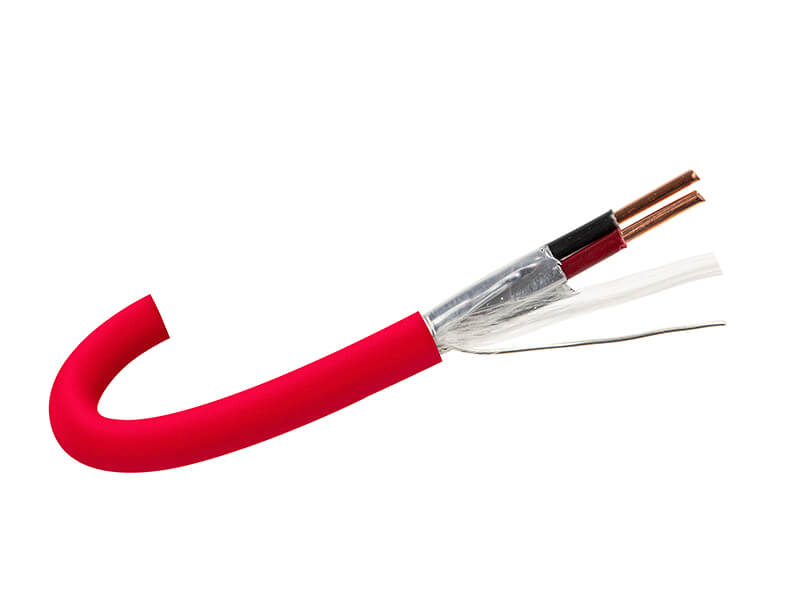

    6220FL

    UL FPLR消防警報ケーブル(2C×16AWG)(撚線タイプ)
    NEC第760条、UL FPLR、CEに対応
    銅箔シールドは特許取得技術のBeldfoil® を採用

    商品詳細

Belden消防警報ケーブルガイド

シールド無し

※横にスクロールしてください。

AWG 導体数 FPL定格 FPLR定格 FPLP定格
レガシー ウォータードッグ 低静電気容量 低静電気容量
12 単線 2 5020UL 6020UL
14 単線 2 5120UL 6120UL 6120UJ
14 単線 4 5022UL
16 単線 2 9572 5220UJ
5220UV		 5220UL 6220UL 6220UJ
16 単線 4 5222UL 6222UL
18 単線 2 9571 5320UJ
5320UV		 5320UL 6320UL 6320UJ
18 単線 4
12 撚り線 2 5001U1
5000U2		 5000UL 6000UL
14 撚り線 2 5100U1
5140U1
5100U2		 5100UL 6100UL
14 撚り線 4 5102U1
16 撚り線 2 5240U1
5200U2		 5200UL 6200UL
16 撚り線 4 5202U1
5202U2		 5202UL
18 撚り線 2 5100U1
5140U1
5100U2		 5300UL 6300UL
18 撚り線 4 5302U1
5302U2		 5302UL 6302UL 6302UL

シールドタイプ

※横にスクロールしてください。

AWG 導体数 FPL定格 FPLR定格 FPLP定格 NPLF
レガシー ウォータードッグ 低静電容量 船舶用 低静電容量
12 単線 2 9583 5120FJ 5020FL 6020FL 5020FN
14 単線 2 5120FL 6120FL 5120FJ 5120FN
14 単線 4 5122FL 5122FN
16 単線 2 9575 5220FJ 1321SB
FPLR		 5220FL 6220FL 6220FK 5220FN
16 単線 4 9579 5222FL 6222FL 5222FN
18 単線 2 9574 5320FJ 1302SB
FPLR		 5320FL 6320FL 6320FK 5320FN
18 単線 4 9578 5322FJ 5322FL 6322FL 5322FN
12 撚り線 2 5020FJ 5000FL 6000FL
14 撚り線 2 5140F1
5100F2		 5100FL 6100FL
14 撚り線 4 5102FL
16 撚り線 2 5240F1
5200F2		 5200FL 6200FL
16 撚り線 4 5202F1
5202F2		 5202FL
18 撚り線 2 5300F1
5340F1
5300F2		 5300FL
18 撚り線 4 5302F1
5302F2		 5302FL

ウォータードッグ - 屋内/屋外

温度や湿度の変動に耐えることができる堅牢なケーブル

セキュリティシステムやビル管理システムでは、建物外や隣接する建物に設置された機器が関わることがよくあります。
そのような場合、温度や湿度の変動が激しい過酷な環境では、既成のセキュリティ用ケーブルでは対応できません。
Belden New Generation (New Gen) Waterdog ケーブルは、 セキュリティおよびビル管理システムをサポートする、
頑丈で耐水性・直埋設対応のケーブルのシリーズです。
これらはULの耐水性基準およびTIAの水フィルター試験に適合しており、
ペアケーブル、複数導体ケーブル、同軸ケーブルなど、さまざまな導体およびシールドオプションで提供されます。

※横にスクロールしてください。

AWG 導体数 FPL-PLTC
直接埋没
ウォータードッグ
FPLシールドなし		 配管内
ウォータードッグ
FPLシールドなし		 直接埋没
ウォータードッグ
FPLシールド		 配管内
ウォータードッグ
FPLシールド		 船舶用
12 単線 2 5000U2 5020FJ
14単線 2 5100U2 5140U1 5100UF2 5140F1
14 単線 4
16 単線 2 5200U2 5240U1 5200F2 5240F1 1321SB
16 単線 4 5202U2 5202U1 5202F2 5202F1
18 単線 2 5300U2 5300U1
5340U1		 5300F2 5300F1
5340F1		 1320SB
18 単線 4 5302U2 5302U1 5302F1
